玻璃钢酸雾净化塔制造工艺

玻璃钢酸雾净化塔制造工艺

净化塔的筒体采用缠绕法制造，所有经机加工如钻孔，切割等处均应用涤纶布包裹并涂刷相应的蚀树脂。

净化塔在工作状态下，壁的允许环向应变（21度）应不大于0.1%：巴柯尔硬度值应不小于40（其测定方法按GB3845-83纤维增强塑料巴柯尔硬度试验方法）规定进行。

净化塔在制作完后玻璃钢的抗拉强度应不低于150MPa。

所有接管到现场进行装置应按相应规范设置加强筋板或补强结构。净化塔采用全平面（FF），法兰连接尺寸按HG20592-97 PN1.0MPa选用，所有法兰盘均是模压一次成型。玻璃钢设备法兰联接螺栓为镀锌件。

塔体直线度允差≤10mm，塔体安装垂直度**允差≤10mm，塔体在同一断面上的**直径与直径之差不得超过筒体内径的0.5%。

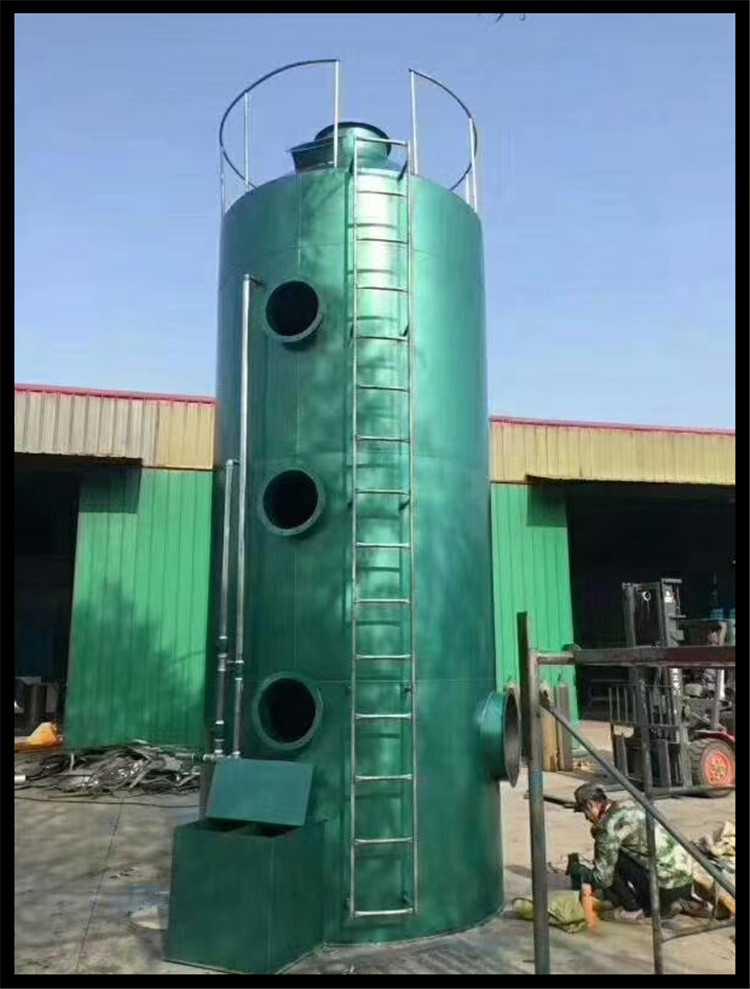

所有净化塔采用树脂缠绕成形，具有表面圆整光洁、色泽一致，无漏气漏水现象。塔内喷头采用Y形无阻塞喷头，塔内填料采用塑料多面空心球，具有阻力小、接触面大等优点。

玻璃钢设备内层由内表层和防渗层一次成型，内层是制品与介质直接接触层，它的主要作用是、防渗、耐温，因此，要求内层材料具有优良的气密性，蚀性，耐温性。根据介质工况环境要求，选用上纬（上海）化工有限公司生产乙烯基树脂901#树脂作内层层基体材料，采用涤纶布作为最内层增强材料，无碱玻璃纤维表面毡和短切玻璃纤维毡作次内层增强材料。

结构强度层作用主要是玻璃钢设备在受力的情况下具有足够的强度、刚度和稳定性，增强结构层基体材料采用上纬（上海）生产199#树脂，增强材料采用无碱玻璃纤维无捻粗纱或粗纱布。

外表面层即外保护层，为了延长废气净化塔的使用寿命，选用34#不饱和树脂胶衣作为耐候层，使产品外表面具有的防护性；同时产品表面使用防紫外线添加剂，增加了产品的防紫外线功能。

净化塔塔壁各层树脂的含量及作用：

 层次 树脂含量 作用

富树脂层 大于90% 直接与介质结触、耐蚀、耐氟离子

中间层 70-80% 防渗层 结构层 约45% 承压、使用 

外层大于90%耐候、防老化、阻燃
