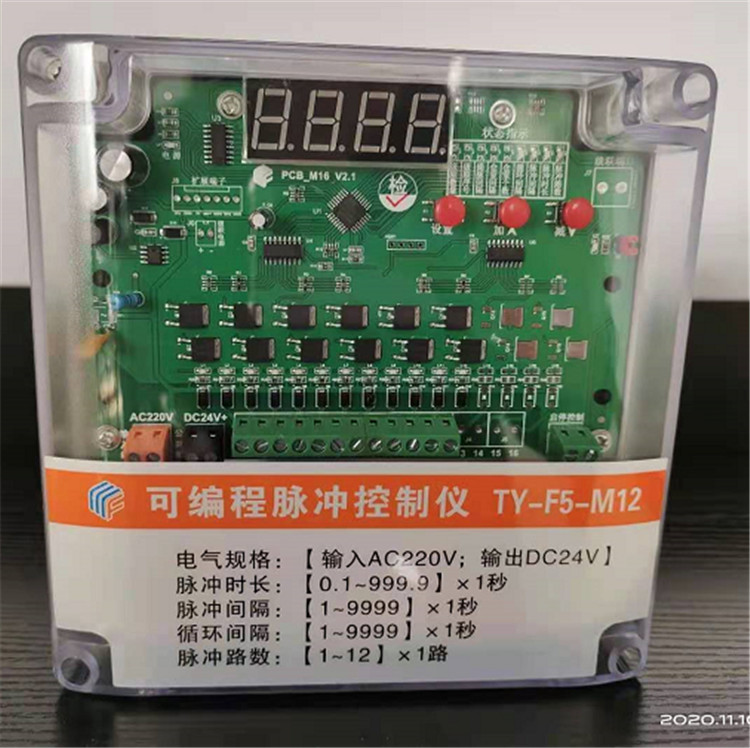

四明环保设备小赵以可编程脉冲控制仪20路来举例说明一下接线方法 ：

LN共1-20‘电源’端子为220v输入，‘公共端’端子为脉冲阀输出接线公共线，‘1-12’依次按顺序接脉冲阀，‘运行信号’和‘AB’不用接。L端接电源火线，N端接电源零线，公共端就相当于各门电磁脉冲阀的回路。

1、输出路数设置：按功能键,使输出路数指示灯亮,旋转设置键直接调节到所需数字即可。

2、可编脉冲控制仪脉冲周期设置：（单位：0分钟；   大值为99分钟）按功能键,使周期指示灯亮,旋转设置键直接调节到所需时间即可。

3、可编脉冲控制仪脉冲间隔设置：（单位：1秒；   大值为99秒）按功能键,使间隔指示灯亮,旋转设置键直接调节到所需时间即可。

4、可编脉冲控制仪脉冲宽度设置：（单位：0.01秒；   大值为0.99秒）按红色功能键,使脉宽指示灯亮,旋转黑色设置键直接调节到所需时间即可。
