WMK-20型无触点脉冲控制仪的接线方法

注意印刷板上的接线符号，AC220V端子应接AC220电压，应接地线，千万不要接错，1至终位(如10位控制仪应为1~10，以此类推)及DC24V端子(公用线)接至电磁脉冲阀，控制仪印刷板上的压差控制输入端子与压差控制仪(压差控制仪需另配)的输出触点相连接。即可进行定压差清灰。

控制仪的工作原理：DMK-4CS/3CS/2CS/6CS型脉冲冲喷吹控制仪由双时基电路CH7556的1/2，作为无稳态多诣振荡器产生周期为1~30S的可调脉冲信号；另1/2作为单稳态电路产生0。03~0。2S的可调脉冲宽度信号，并将脉冲宽度信号送至电路完成计数，译码，脉冲分配等一系列逻辑功能，再由电路的各输出端输出所设定的脉冲宽度信号至电子开关(VMOS电路)，控制电磁脉冲阀的开启，喷吹压缩空气，同时由数码管显示喷吹顺序。

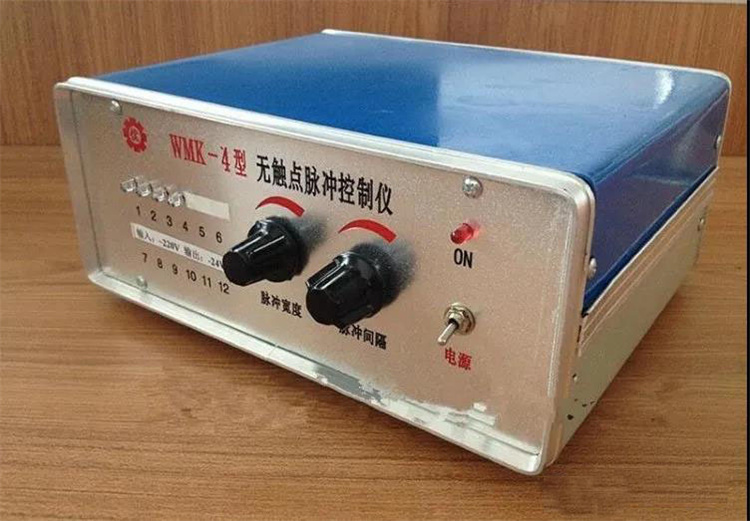

WMK-20型无触点脉冲控制仪是目前脉冲除尘设备使用广范的脉冲控制仪，使用寿命长，不易出错，好操作。该机在电气性能，工作原理，及使用上和ＷＭＫ－2型、3型相同外，在电路设计，元器件使用，机箱结构等各方面都做了重大改进，输出部分分别有10、12、14、16、18、20、24、27、30、32、36、40位等电压分别有24V、36V、110V、AC220V各种。具有外型美观大方，性能稳定，维修方便等特点。

注意事项

a、输出接头严禁虚焊和接触不良。往往因接触不良产生的电火花干扰会影响整个电路的正常工作。要引起注意。

b、单机输出公共线只能提供单机使用，多机使用输出部分应单机接，且不可相互连接。

c、20门、14门控制仪输出公共线有独立接线柱或一根其他颜色的线，各电磁阀一端接20门输出插头，另一端接到公共线上。其余20门以内的控制仪输出公共线，一般排后面，导线颜色也不同，安装时请注意。

d、保险管烧换时不大于0.7，0.较好，严禁用油导线或其他物代替电源输入端。火线和零线都应接入0.，0.7的保险丝，以仪器使用。

e、控制仪启动电磁阀，电磁阀及连接导线不应出现短路，漏电现象，所以要经常检查。对地电阴要大于2兆欧。
