旋风除尘器设计要领

2020-09-15 19:39:16
动态详情

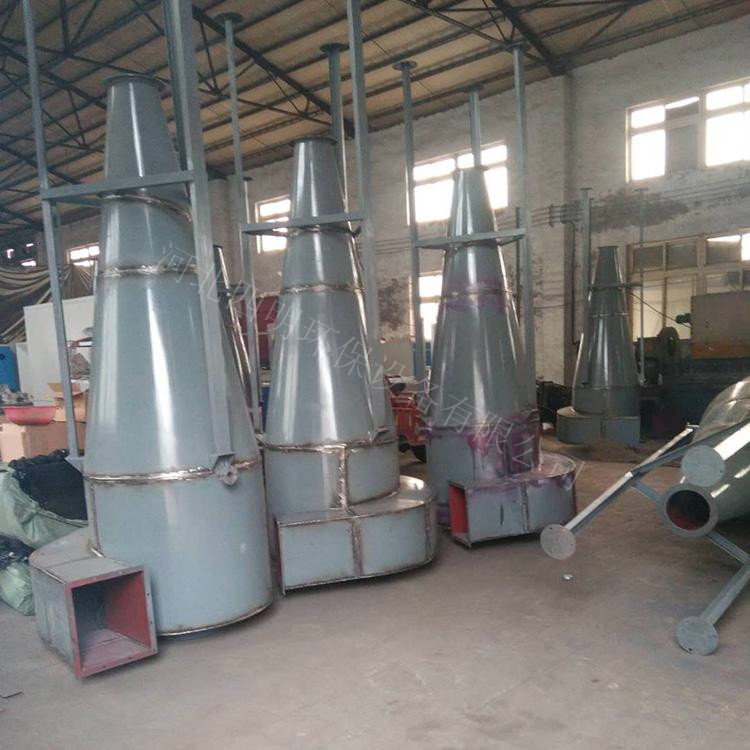

 旋风除尘器

旋风除尘器设计要领

旋风除尘器的设计要领主要包括直径、高度和锥角尺寸的确定。

(1)旋风除尘器直径

一般来讲,旋风除尘器的筒体直径越小,粉尘颗粒所受的离心越大,旋风除尘器的 除尘效率也就越高。但过小的筒体直径,由于外漩祸和内漩涡分界不明显。可能造成较大粒径的颗粒反弹至中心气流而被带走,使除尘效率降低。另外对于黏性物 料,筒体直径太小容易引起除尘器堵塞。因此,一般筒体直径不宜小于5075mm;现出现筒径大于2000mm的大型旋风除尘器。

(2)旋风除尘器高度

合适的高度不但使进入筒体的尘粒停留时间增长,有利于分离,且能使尚未到达排气管的颗粒有更多的机会从旋流核心中分离出来,减少二次夹带,以提高除尘效率。足够高的旋风除尘器还可避免旋转气流对灰斗顶部的磨损。但是,筒体过高会浪费空间。所以,一般的旋风除尘器的圆筒段高度约为1.52.0倍的筒体直径。

(3)旋风除尘器锥角

当锥体高度一定时,锥体角度过大,会因为气流旋流半径的迅速变小极易造成气流与器壁撞击,使已沿锥壁旋转下沉的尘粒,被内漩涡带走,影响除尘效率。所以半锥角不宜过大,设计时在13°~15°。
